AND Coax

Koaxialnetze sind lebendiger denn je

Der König ist tot, lang lebe der König. Das könnte man auch von Koaxial­netzen sagen. Denn Tot­ge­sagte leben offenbar auch in der Multi­media­ver­sorgung länger. DOCSIS 3.1 (Data over cable service interface specifi­cation) ermöglicht dank der kon­zeptio­nellen Auslegung auf Frequenz­multi­plex­über­tragung deutlich höhere Daten­über­tragungs­raten als die aktuell üblicherweise angebotenen Kabelinternet-Tarife von 1.000 Mbit/s.

Dazu kommen die klassischen Vorteile des Kabel­fern­sehens gegen­über IPTV: keiner­lei Band­breiten­bedarf, Top­qualität bei Bild und Ton, wirklich live ohne Ver­zöger­ung beim Umschalten, keine Zusatz­geräte nötig, Wahrung der Nutzungs­anonymität gegen­über dem gläsernen Kunden.

AND Coax bietet mit seinen inte­grier­ten CAD- und Engineering-Funktionen umfassende Doku­menta­tions-, Planungs- und Service­unter­stützung für Koaxial­netze, ein­schließ­lich Kopf­stellen und gebäude­interner Netze, mit detaillierten Infor­mationen zu allen Netz­kompo­nenten, ein­schließ­lich Ein­stellungen, Aus­baustatus, Berechnungen, Geo­referen­zen und Adressen.

Was AND Coax im Einzelnen leistet

Die AND Coax-Lizenz ist im Grunde die AND FiberCo-Lizenz ohne die Funktionen für die Ver­waltung von Glas­fasern, auch die Ver­waltung von Micro­ducts ist nicht verfügbar. Glasfaser- und Kupfer­ab­schnitte des Netzes können jedoch angezeigt werden. Zusätzlich könnten folgende Infor­mationen für Koax-Netz­ab­schnitte relevant sein.

Kanalmanagement

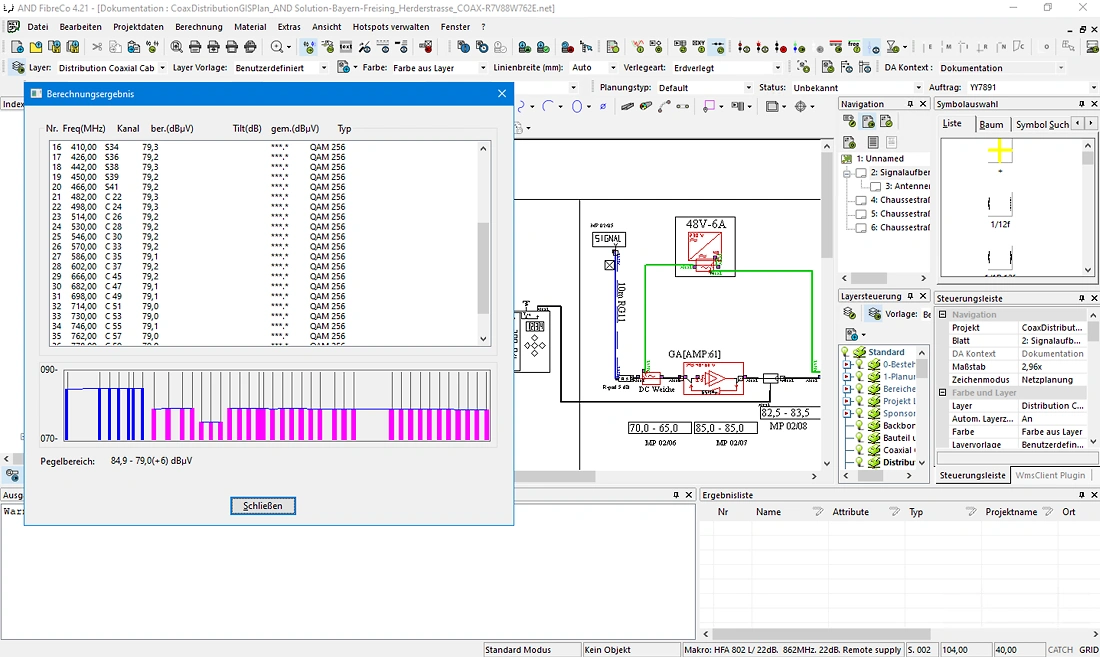

Die Signal­quelle kann an der Kopf­stelle ver­waltet werden, so dass die TV-Kanäle ent­sprechend dem Frequenz­plan definiert werden können. AND berück­sichtigt die Beziehung zwischen den Signal­quellen und den An­schluss­dosen, so dass es möglich ist, die für jeden einzelnen Endkunden empfang­baren TV-Kanäle zu bestimmen. Das ist wichtig für Abfilterungen und Pay-TV-Frequenzen. Der Software-Anwender kann zum Beispiel eine Adresse in der AND-Dokumentation aufrufen und prüfen, welche Kanäle der Kunde empfängt.

Stromversorgung

AND ermöglicht es einfach und schlüssig, die Strom­ver­sorgung des Netzes zu ver­walten. Der Ver­sorgungs­bereich kann auto­matisch ermittelt und auf Wunsch auch farblich gekenn­zeichnet werden. Mit der NIS-Funktion lässt sich schnell erkennen, welche Kompo­nenten von welchen Netz­teilen versorgt werden.

Ein Stromversorgungs-Check errechnet für jede Netz­kom­ponente die Leistungs­aufnahme und die verfügbare Spannung und gibt eine Warnung aus, wenn

• ein Element, das mit Strom versorgt werden muss, nicht versorgt ist,
• ein Element zu wenig Spannung erhält,
• ein Netzgerät überlastet ist,
• es einen Kurzschluss gibt,
• ein Bauteil, das keine Spannung erhalten soll, tatsächlich Spannung erhält,
• die zulässige Leistung durch einen Komponentenanschluss überschritten wird.

Für einen höheren Genauig­keits­grad kann die Strom­ver­sorgungs­berechnung auf die U/I-Kennlinien in den Biblio­theken Bezug nehmen und dabei den indi­vi­duellen Ver­brauch jedes Moduls in den Ver­stärkern und Faser­knoten berücksichtigen. AND Coax ist als Teil der AND SystemSolution oder als eigen­ständige Anwendung erhältlich, bei der die Daten in Dateien gespeichert werden.
